Стеклотрубка и дрот глухой
Продукция → Стеклотрубка и дрот глухой
Стеклотруба
Стеклотруба рассеиватель
Стекло электровакуумное по ОСТ 11ПО.735.002-73
Стекло электровакуумное по ОСТ 11ПО.735.002-73 молибденовой группы С52-1 (ЗС-5К)
Химический состав стекла группы С52-1
Химические свойства стекла:
|
Среда |
Класс |
Нормы расхода и потери |
Значение |
Гидролитический класс |
Дистиллированная вода при температуре 98 ± 0.5 C |
V |
Процент растворённой массы стекла после кипячения 4 с м³ зёрен стекла в 100 с м³ воды в течение 5 часов |
0,55 |
Физические свойства стекла:
Параметр |
Значение |
Термическая стойкость при толщине образца 4 мм |
180 С |
Температура, при которой удельное сопротивление составляет 10 (6) Ом*м /ТК-100/ |
285 С |
Средний коэффициент линейного температурного расширения в интервале температур от 20 до 300 C /ТКР/ |
52,0х10 (7), 1/К |
Плотность при 20 C |
2290 кг/ м³ |
Показатель преломления |
1,482 |
Температура стеклования |
522 С |
Температура размягчения (деформация) |
585 С |
Температура размягчения (точка Литтлтона) |
720 С |
Фотоупругая постоянная |
3,4х10 (8), с м² /Н |
Оптический коэффициент напряжений |
3,4х10 (12) Н\ м² |
Тангенс угла диэлектрических потерь при 10 (6) Гц и температуре 20 С |
40х10 (4) |
Тангенс угла диэлектрических потерь при 10 (10) Гц и температуре 20 С |
86х10 (4) |
Диэлектрическая проницаемость при 10 (6) Гц и температуре 20 С |
7,5 |
Диэлектрическая проницаемость при 10 (10) Гц и температуре 20 С |
7,0 |
Термостойкое боросиликатное стекло марки «Simax»

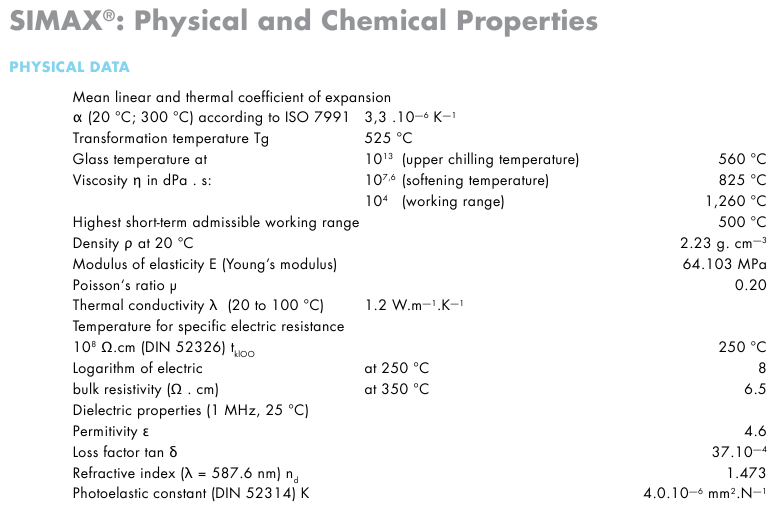

Физические свойства стекла «Simax»
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|

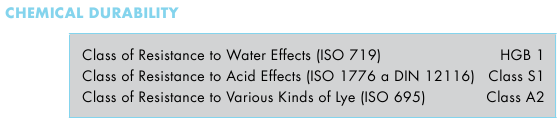

Химические свойства стекла «Simax»
Химический состав стекла «SIMAX» (в % от массы)
Продукты из стекла «Simax» химически устойчивы, практически инертны, стойки против воздействия воды, водных паров, кислот, растворов соли и относительно стойки к щелочам. Стекло разъедает фтороводистая кислота и концентрат ортофосфорной кислоты. Стекло коррозирует от концентрата горячих щелочных растворов. Коррозия увеличивается от постоянной смены кислых и щелочных сред.
Оптические и электрические свойства стекла «Simax»
Стекло «Simax» прозрачно и бесцветно, не поглощает основной спектр. Пропускаемость ультрафиолетовых лучей позволяет использовать изделия при фотохимических реакциях.
|
1,472 |
Константа поляризации B |
3,6.10-6MPa-1 |

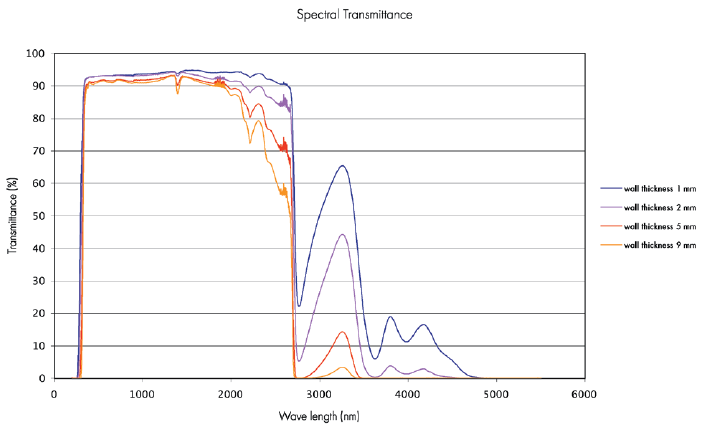

Светопроницаемость стекла «Simax» в области видимого света при толщине стенок 3mm лежит между 90 и 92%.
При обычных температурах стекломасса непроводима, т.е. диэлектрик.
|
больше 1013-1015 Wxcm |
диэлектрическая постоянная e (20 °C, 1 MHz) |
4,6 |
угол потерь tg d |
4,9x10-3 |
Диэлектрические потери круто поднимаются с повышением температуры и меняются с частотой.

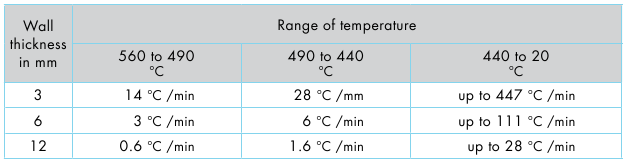

Теплоустойчивость стекла «Simax»
|
устойчивость к температурному шоку (D°C) |
1 |
303 |
3 |
175 |
6 |
124 |
10 |
96 |
Стекло нейтральное медицинское марки НС-3
Стекло нейтральное медицинское марки НС-3 ТУ 64-2-5-90, СН-1 ТУ 9463-015-07609129-2003
|
Среда |
Класс |
Нормы расхода и потери |
Значение |
Водостойкость |
Дистилированная вода при температуре 98 ± 0.5 C |
I |
Расход 0.01H раствора соляной кислоты на титрование с м³ г-1 |
0,05 |
Щелоче-стойкость |
Смесь равных объемов: |
I |
Потери массы образца стекла мг- дм-2 |
100 |
|
Значение |
Термическая стойкость при толщине образца 4 мм |
150 C |
Средний коэффициент линейного температурного расширения в интрервале температур от 20 до 400 C |
не более 6,7*10 (-7) C-1 |
Плотность при 20 C |
2,44 г/с м³ |
|
Значение |
Термическая стойкость при толщине образца 4 мм |
170 C |
Средний коэффициент линейного температурного расширения в интрервале температур от 20 до 400 C |
(5,5 -6,0)*10 (-7) C-1 |
← Ctrl 1 2
