Химико-лабораторная посуда из стекла

Применяются для взвешивания и хранения веществ при проведении
лабораторных работ.

Стаканчики предназначены для взвешивания и хранения веществ при лабораторных работах. В соответствии с ГОСТ 25336—82 выпускают стаканчики следующих типов: СВ — высокие; СН —низкие.

Условное обозначение стаканчика типа СВ с взаимозаме­няемым конусом 14/8: стаканчик СВ—14/8 ГОСТ 25336—82.

Изделия с фильтрами — фильтрующие воронки без конусов и с конусами, с отводами, обратные воронки, тигли, газопро­мыватели, газовые и воздушные фильтры, трубки, сосуды и стаканы.

Изделия с фильтрами — фильтрующие воронки без конусов и с конусами, с отводами, обратные воронки, тигли, газопро­мыватели, газовые и воздушные фильтры, трубки, сосуды и стаканы — находят  широкое  применение  в    лабораторной практике. Стеклянные фильтры часто используют также в кон­струкциях различных приборов и аппаратов.

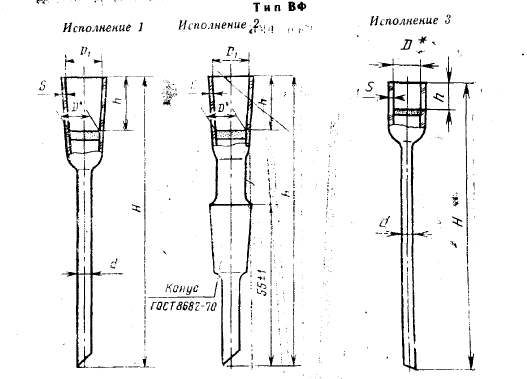

В соответствии с ГОСТ 25336—82 стеклянные изделия с фильтрами изготавливают следующих типов: ВФ — воронки фильтрующие без взаимозаменяемых конусов (исполнение 1) и с взаимозаменяемыми конусами (исполнение 2); ВФО — воронки фильтрующие с отводом и взаимо­заменяемым конусом; ВФОТ — воронки фильтрующие обратные; ТФ — тигли фильтрующие; ГФП — газопромыватели с прямым отводом; ГФИ — газопромыватели с изо­гнутым отводом; ФГ — фильтры газовые.

Условные обозначения:

воронки типа ВФ исполнения 1 с диаметром фильтра 32 мм класса ПОР 100 из термически и химически стойкого стекла группы ТХС — воронка ВФ—1 — 32 —ПОР 100 ТХС ГОСТ 25336—82;

воронки типа ВФ исполнения 2 с диаметром фильтра 60 мм класса ПОР 250 с взаимозаменяемым конусом 19/26 из хими­чески стойкого стекла группы ХС — воронка ВФ — 2 — 60 — ПОР 250—19/26 ХС ГОСТ 25336—82;

воронки типа ВФО с диаметром фильтра 20 мм класса ПОР 100 из хими­чески стойкого стекла группы ХС — во­ронка ВФО —20 ПОР—100 ХС ГОСТ 25336—82;

воронки типа ВФОТ с диаметром фильтра 32 мм класса ПОР 160 из

химически стойкого стекла группы ХС —воронка ВФОТ — 32 — — ПОР 16 ХС ГОСТ 25336—82.

Условные обозначения тигля типа ТФ с диаметром фильтра 40 мм класса ПОР 40 из химически стойкого стекла группы ХС — тигель ТФ—40—ПОР 40 ХС ГОСТ 25336—82;

газопромывателя типа ГФП с диаметром фильтра 10 мм класса ПОР 160 из термически и химически стойкого стекла группы ТХС — газопромыватель ГФП—10—ПОР 160 ТХС ГОСТ 25336—82;

газопромывателя типа ГФИ с диаметром фильтра 32 мм класса ПОР 100 из химически стойкого стекла группы ХС — газопромыватель ГФИ—32—ПОР 100 ХС ГОСТ 25336—82;

фильтра типа ФГ с диаметром 60 мм класса ПОР 100 из химически стойкого стекла группы ХС — фильтр ФГ—60—ПОР 100 ХС ГОСТ 25336—82.

Стеклянные фильтры — это пластинки из размельченного и сплавленного стекла. Для их изготовления стекло размалы­вают в шаровых мельницах и просеивают при помощи набора сит.

Стеклянные фильтры — это пластинки из размельченного и сплавленного стекла. Для их изготовления стекло размалы­вают в шаровых мельницах и просеивают при помощи набора сит. Стеклянный порошок спекают нагреванием в печи в ме­таллических или керамических формах. Полученные пластин­ки впаивают в трубки, стаканы, воронки, тигли и другую по­суду из стекла того же состава. Через такие пластинки можно фильтровать горячие растворы, концентрированные кислоты и разбавленные щелочи.

Фильтрующие пластинки различают по пористости. В зави­симости от размера пор фильтры изготавливают нескольких классов в соответствии с ГОСТ 25336—82. В зави­симости от формы фильтры выпускаются следующих типов: ФКП — круглые плоские; ФКВ — круглые выпуклые; ФК—квадратные; ФП — прямоугольные; ФПЦ — патронные цилиндрические; ФПК — патронные конические; ФКБ — конические бактериологические.

.

Условные обозначения фильтров:

типа ФКП диаметром 40 мм класса ПОР 40 из химически стойкого стекла группы ХС — фильтр ФКП—40—ПОР 40 ХС ГОСТ 25336—82;

типа ФКВ диаметром 90 мм класса ПОР 160 из химически стойкого стекла группы ХС — фильтр ФКВ—90 — ПОР 160 ХС ГОСТ 25336—82;

типа ФК длиной 100 мм, шириной 100 мм класса ПОР 250 из термически и химически стойкого стекла группы ТХС — фильтр ФК—100—100—ПОР 250 ТХС ГОСТ 25336—82;

типа ФП длиной 200 мм, шириной 100 мм класса ПОР 40 из химически стойкого стекла группы ХС — фильтр ФП—200— 100 ПОР 10 ХС ГОСТ 25336—82;

типа ФПЦ диаметром 48 мм класса ПОР 40 из химически стойкого стекла группы ХС — фильтр ФПЦ—48—ПОР 40 ХС ГОСТ 25336—82;

типа ФПК диаметром 36 мм класса ПОР 500 из термиче­ски и химически стойкого стекла группы ТХС — фильтр ФПК—36—ПОР 500 ТХС ГОСТ 25336—82;

типа ФКБ класса ПОР 250 из химически стойкого стекла группы ХС — фильтр ФКБ—ПОР 250 ХС ГОСТ 25336—82.

Применяются для охлаждения и конденсации паров жидкости. Предназначены
для обмена тепла двух потоков.

Стеклянные лабораторные холодильники широко применяют при перегонке, экстракции и других процессах. Такие холодиль­ники изготавливают по ГОСТ 25336—82 следующих типов: ХПТ — с прямой трубкой; ХШ — шарико­вые; ХСН — спиральные с наружным охлаж­дением; ХСВ — спиральные с внутренним охлажде­нием; ХСВО—спиральные с внутренним охлаж­дением обратимые; ХСД — спиральные с внутренним и наружным охлаждением двухстенные; ХП — пальчиковые.

Условные обозначения холодильников:

типа ХПТ исполнения 1 с длиной кожуха 100 мм, взаимо­заменяемым конусом керна 14/23 из химически стойкого стекла группы ХС холодильник ХПТ-1 — 100— 14/23 ХС 25336—82;

типа ХШ исполнения 1 с длиной кожуха 200 мм, взаимоза­меняемым конусом керна 19/26 из химически стойкого стекла группы ХС — холодильник ХШ-1—200—19/26 ХС ГОСТ 25336—82;

типа ХСН с 10 витками спирали из химически стойкого стекла группы ХС — холодильник ХСН—10 ХС ГОСТ 25336—82;

типа ХСВ из химически стойкого стекла группы ХС — холо­дильник ХСВ ХС ГОСТ 25336—82;

типа ХСВО с 10 витками спирали из химически стойкого стекла группы ХС — холодильник ХСВО 10 ХС ГОСТ 25336—82;

типа ХСД с 15 витками спирали из химически стойкого стекла группы ХС — холодильник ХСД—15 ХС ГОСТ 25336—82;

типа ХП из химически стойкого стекла группы ХС — холо­дильник ХП ХС ГОСТ 25336—82.Холодильники, изготовленные без взаимозаменяемых кону­сов, должны иметь следующие размеры сливной трубки: дли­на — не менее 70 мм, диаметр — не менее 13 мм, длина верхней части холодильника — не более 65 мм. Нижняя часть холо­дильников, предназначенная для стекания жидкости, должна быть обрезана под углом не более 60° к центральной оси, за­шлифована или оплавлена. Размеры отводных трубок: длина не менее 20 и диаметр не менее 8 мм.

Применяется для разделения жидкостей при фракционной перегонке.

Дефлегматоры (насадки) применяют для фракционной пе­регонки жидкостей. Они бывают самых разнообразных форм и размеров: шаровые, елочные, цилиндрические с насадкой.

Условное обозначение дефлегматора с высотой наколов 250 мм, взаимозаменяемыми конусами муфты 19/26 и 29/32 из термически стойкого стекла группы ТС: дефлегматор 250— 19/26—29/32 ТС ГОСТ 25336—82.

Елочные дефлегматоры имеют по окружности чередующие­ся по рядам в шахматном порядке конусные (несквозные) наколы по четыре в ряду, расположенные наклонно к оси трубки под углом 30°. Наколы наклонены друг к другу, наколы верх­него ряда направлены вниз, нижнего — вверх.
